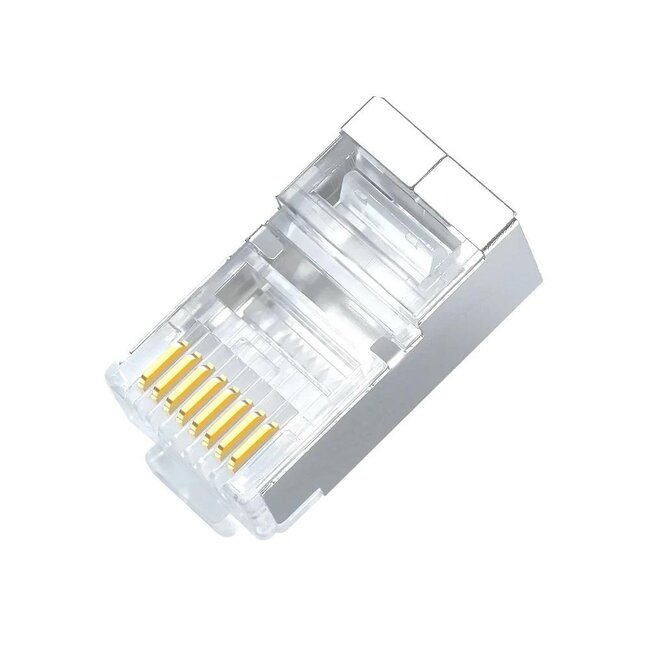

100x RJ45 CAT6 Shielded UTP connector met doorsteekmontage voor CAT6/CAT5/CAT5e netwerkkabel (vast/flexibel)

Gebruik deze RJ45 krimpconnectoren om uw CAT6/cat5e netwerkkabel te voorzien van connectoren.

Kenmerken:

• geschikt voor AWG24-27 kabel met vaste aders (solid) en flexibele (stranded) aders
• geschikt voor bevestiging aan CAT6, CAT5E en CAT5 netwerkkabel
• geschikt voor bevestiging aan niet afgeschermde kabel (UTP)
• voor bevestiging is een RJ45 krimptang nodig
• eenvoudige installatie dankzij doorsteekmontage
• levering omvat 100 stuks (zonder huls)

EIA/TIA-568A en EIA/TIA-568B

Er zijn twee verschillende normen voor netwerkkabel kleurcodes, namelijk EIA/TIA-568A en EIA/TIA-568B. In Europa is de B-variant (EIA/TIA-568B) de norm. Gebruik daarom wanneer niet expliciet vermeld wordt dat u de EIA/TIA-568A moet toepassen, altijd de B-variant (EIA/TIA-568B) voor het afmonteren van aders in een RJ45 connector of op een wandcontactdoos.

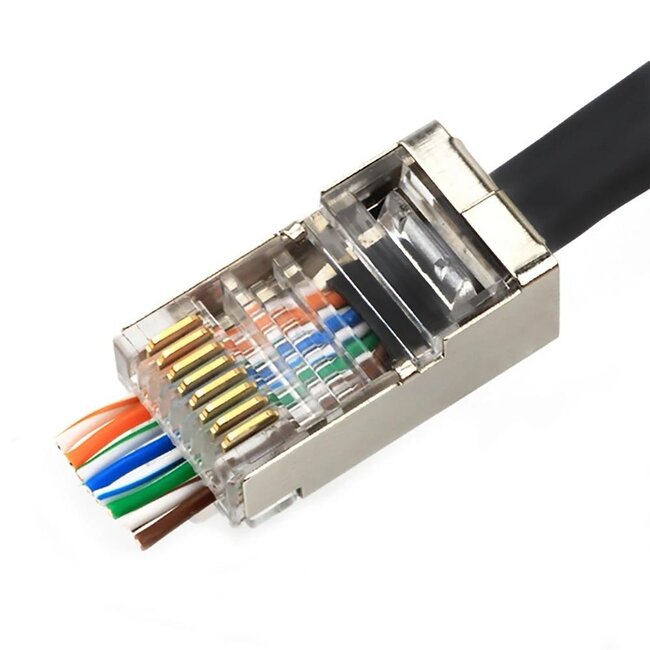

De kleurcode is alsvolgt (zie foto bij dit artikel):

• 1 = orange-wit
• 2 = oranje
• 3 = groen-wit
• 4 = blauw
• 5 = blauw-wit
• 6 = groen
• 7 = bruin-wit
• 8 = bruin

Connector met doorsteekmontage

Deze connectoren zijn zeer gebruiksvriendelijk en maken het eenvoudig om een connector op juiste wijze aan de kabel te bevestigen. Het werkt als volgt:

• plaats eerst een huls over de kabel (niet inbegrepen) en strip daarna de kabel (ca. 5 cm)
• haal de getwiste aderparen uit elkaar zodat u 8 losse draden over houdt, leg deze op de juiste volgorde en schuif deze tegelijk in de connector
• voer de kabels helemaal door de connector zodat ze er aan de voorzijde weer uitkomen en zorg dat de buitenmantel van de kabel vrijwel aansluit op de connector
• krimp de connector nu met een krimptang
• gebruik nu een scherp mes om de uitstekende kabels aan de voorzijde af te snijden
• plaats de huls over de connector en de connector is klaar voor gebruik

Tip! Krimptang voor connectoren met doorsteekmontage

Er is nu ook een krimptang voor connectoren met doorsteekmontage. Deze snijdt automatisch bij het krimpen van de connector de uitstekende kabel aan de voorzijde van de connector af.

Vaste (solid) en flexibele (stranded) aderopbouw

Het verschil tussen een vaste en een flexibele aderopbouw zit in de aderopbouw van de 8 aansluitkabels in de netwerkkabel. Bij vaste aderopbouw zijn deze van één koper draad (voor vaste inbouw/opbouw). De kabel is stugger waardoor deze beter door leidingen gaat en beter monteerbaar is in inbouw en opbouwdozen. Nadeel kan zijn dat het lastiger is om deze aan een RJ45 connector te monteren. Bij de flexibele aderopbouw zijn dit gewikkelde dunne koperen draadjes die makkelijker te monteren zijn op RJ45 connectoren. Daarnaast is een netwerkkabel met flexibele aderopbouw minder stug.

CAT6

Deze connectoren volgen de CAT6 (tot 1000Mbit/s) specificatie, wat betekent dat deze gebruikt kunnen worden in netwerken tot 1000 Mbit/s (Gigabit netwerken). Uiteraard kunnen deze connectoren ook uitstekend gebruikt worden in CAT5 (tot 100Mbit/s) en cat5E (tot 1000Mbit/s) netwerken. Aangezien veel providers in Nederland steeds hogere internetsnelheden aanbieden is het aan te bevelen CAT6 kabel en connectoren te gebruiken.

UTP

Deze connectoren zijn WEL afgeschermd. Daarom zijn deze connectors perfect voor afgeschermde kabels, maar werken ze uiteraard ook perfect op onbeschermde kabels!
